Zuluft-Axialventilatoren

Zuluft-Axialventilatoren
avecta_gebauedetechnik_service_planung

Beschreibung

Axialventilator mit Rohrgehäuse aus Stahlblech mit beidseitigen Flanschen und geschraubtem Motorträger. Oberflächenschutz durch Feuerverzinkung. Laufrad mit korrosionbeständiger Aluminium-Gußnabe, montagefreundlicher Taper-Lock Verbindung und im Stillstand stufenlos verstellbaren, profilierten Flügeln aus hochfestem Kunststoff (PP bzw. PPAG). Laufrad ausgewuchtet gemäß EN ISO 1940-1, Wuchtgüte 6.3. Drehstrommotor: IEC-Normmotor in Bauform B3, verdrahtet zum außenliegenden Klemmkasten.

Spezifikationen

TypDurchmesser [mm]Volumenstrom [m³/h]Stat. Druck [Pa]Spannung [V]Nennleistung [kW]Nennstrom [A]Gewicht [kg]
ZAXV-355-5000-30035550003004001.53.132
ZAXV-400-5000-50040050005004002.24.443
ZAXV-400-7500-30040075003004002.24.443
ZAXV-450-7500-500450750050040035.855
ZAXV-500-12500-3005001250030040047.565
ZAXV-560-12500-5005601250050040047.573
ZAXV-560-15000-3005601500030040047.573
ZAXV-560-15000-500560150005004005.510.197
ZAXV-630-17500-3006301750030040047.581
ZAXV-630-17500-500630175005004005.510.1105
ZAXV-800-20000-3008002000030040048101
ZAXV-630-20000-500630200005004007.513.9109
ZAXV-800-25000-300800250003004005.510.3126
ZAXV-900-25000-500900250005004007.513.9159
ZAXV-800-30000-300800300003004005.510.3126
ZAXV-900-30000-500900300005004009.216.6160
ZAXV-900-35000-300900350003004007.513.9157
ZAXV-1000-35000-5001000350005004001122.9208
ZAXV-1000-40000-3001000400003004007.513.9164
ZAXV-1000-40000-5001000400005004001530.2219
ZAXV-1000-45000-3001000450003004009.216.6165
ZAXV-1000-45000-5001000450005004001530.2219
ZAXV-1000-50000-3001000500003004001122.9208
ZAXV-1000-50000-50010005000050040018.536.1264

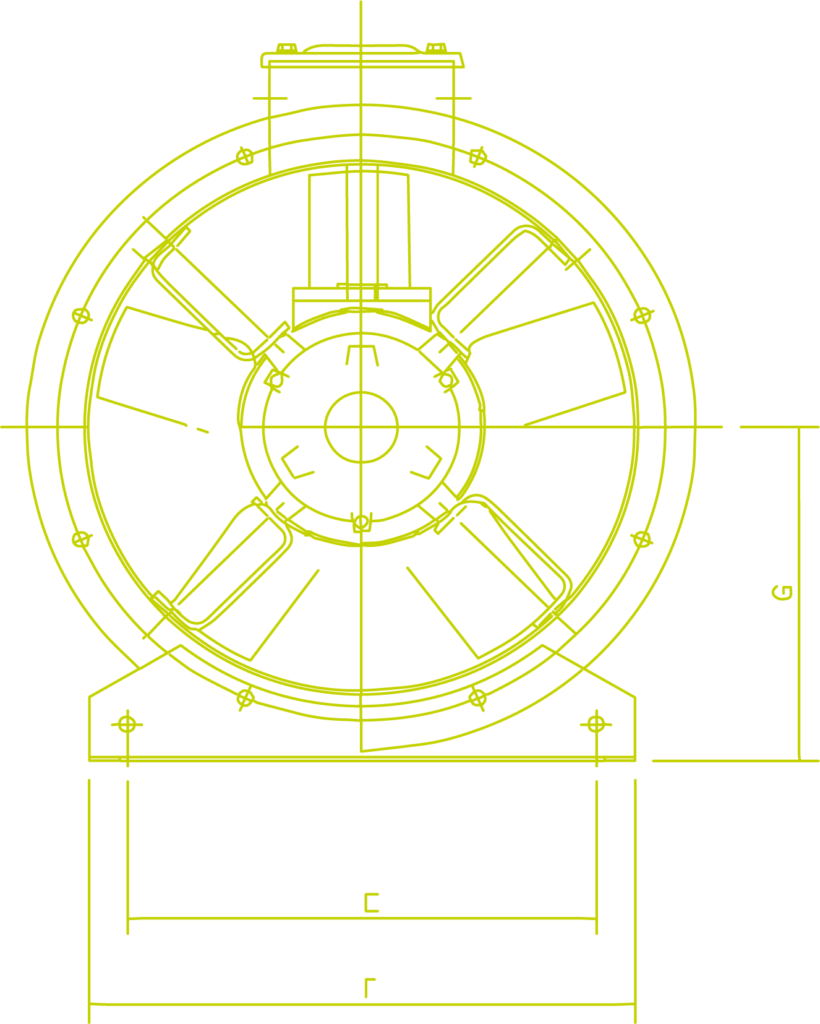

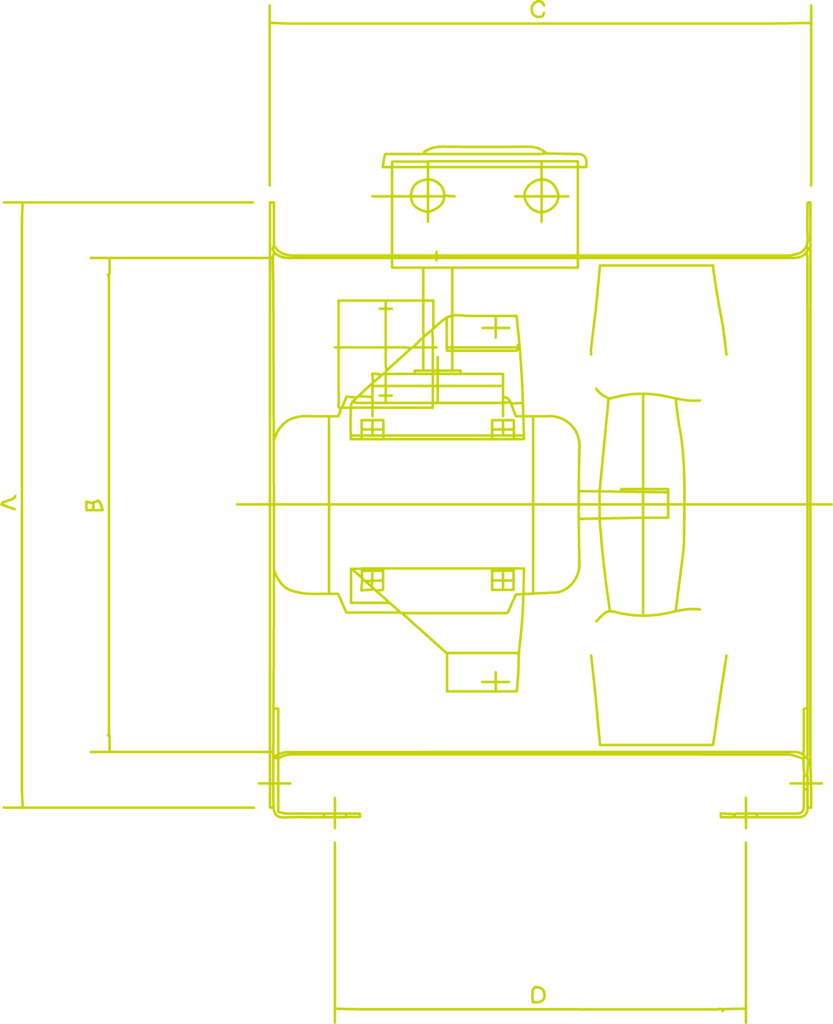

Abmessungen

TypA [mm]B [mm]C [mm]L [mm]G [mm]D1 [mm]D3 [mm]Dämpfer
ZAXV-355-5000-300360300355426230355435Typ 1
ZAXV-400-5000-500355340400426255400480Typ 1
ZAXV-400-7500-300355340400426255400480Typ 1
ZAXV-450-7500-500355400450426280450530Typ 1
ZAXV-500-12500-300350440500426315500580Typ 1
ZAXV-560-12500-500479500560525360559669Typ 1
ZAXV-560-15000-300479500560525360559669Typ 1
ZAXV-560-15000-500479500560525360559669Typ 1
ZAXV-630-17500-300435560630525405634744Typ 1
ZAXV-630-17500-500435560630525405634744Typ 1
ZAXV-800-20000-300428720800525500793903Typ 1
ZAXV-630-20000-500435560630525405634744Typ 1
ZAXV-800-25000-300428720800525500793903Typ 2
ZAXV-900-25000-5004328209005255809071007Typ 2
ZAXV-800-30000-300428720800525500793903Typ 2
ZAXV-900-30000-5004328209005255809071007Typ 2
ZAXV-900-35000-3004328209005255809071007Typ 2
ZAXV-1000-35000-50042278086552563510001110Typ 3
ZAXV-1000-40000-30042278086552563510001110Typ 2
ZAXV-1000-40000-50042278086552563510001110Typ 3
ZAXV-1000-45000-30042278086552563510001110Typ 2
ZAXV-1000-45000-50042278086552563510001110Typ 3
ZAXV-1000-50000-30042278086552563510001110Typ 3
ZAXV-1000-50000-50042278086552563510001110Typ 3

Zubehör

Das Zubehör zu diesem Produkt haben wir in unserem Online-Katalog zusammengefasst.
