Druckregeleinheit Lamellenturm

Druckregeleinheit-Lamellenturm
avecta_gebauedetechnik_service_planung

Beschreibung

Diese Druckregeleinheit besteht aus einem isolierten Dachsockel mit integrierter elektronischer Druckregelklappe. Die Abströmung erfolgt 4-seitig über einen - zu Revisionszwecken öffenbaren - Lamellenturm. Der Dachsockel besteht aus verzinktem Stahlblech und ist mit 50mm Steinwollplatten isoliert. Die Befestigung erfolgt mittels umlaufendem Klebeflansch.

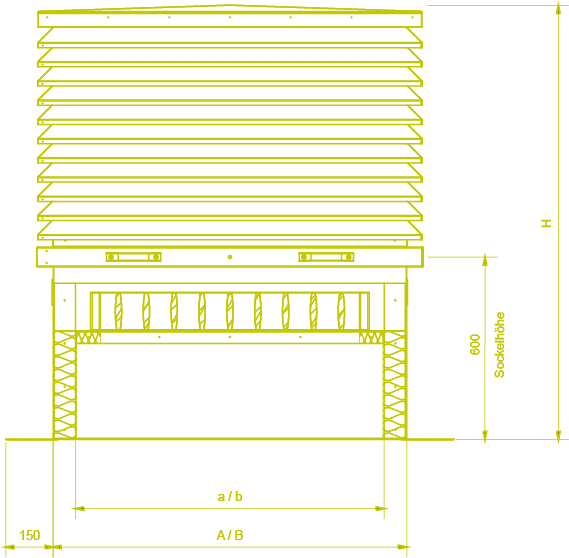

Spezifikationen + Abmessungen

TypABabHVmax bei 50 PaVmax bei 30 Pa
[mm][mm][mm][mm][mm][m³/h][m³/h]
DRE-LT4e-1000x100011171117101010101600109008500
DRE-LT4e-1300x1300141714171310131016001740013500
DRE-LT4e-1600x1000171711171610101016002470019100
DRE-LT4e-1600x1300171714171610131016002620020300
DRE-LT4e-2000x1300211714172010131016003430026600
DRE-LT4e-2500x1300261714172510131016004030031200

Andere Abmessungen / Sonderausführungen auf Anfrage lieferbar.
