Jalousieklappen und Antriebe

Jalousieklappen
avecta_gebauedetechnik_service_planung

Beschreibung

Jalousieklappe luftdicht leicht

Für die Volumenstrom- und Druckregelung, zum Absperren von Luftleitungen sowie Öffnungen in Wänden und Decken. Einsetzbar für Kanaldrücke bis 1000 Pascal. Gehäuse aus verzinktem Stahlblech, Lamellen aus Aluminium. Die Hohlkörperlamellen sind gegenläufig gekoppelt. Die Zahnräder sind beidseitig innen angeordnet und bestehen aus Spezialkunststoff. Achse: Vierkant 15×15 mm (mit 90 mm Überstand) mittg angeordnet.
Leckluftstrom bei geschlossener Jalousieklappe nach EN 1751 Klasse 1.

Produkt teilen:

Share on linkedin
LinkedIn
Share on twitter
Twitter
Share on whatsapp
WhatsApp
Share on email
Email
Share on print
Print

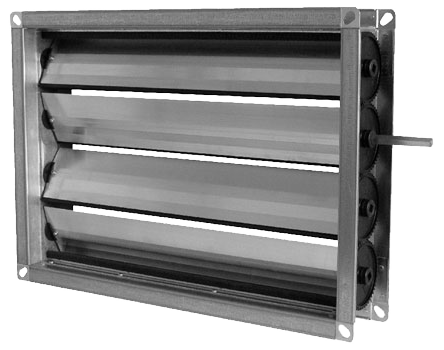

Jalousieklappe luftdicht schwer

Für die Volumenstrom- und Druckregelung, sowie zum luftdichten Absperren von Luftleitungen sowie Öffnungen in Wänden und Decken. Einsetzbar für Kanaldrücke bis 1000 Pascal. Gehäuse aus verzinktem Stahlblech, Lamellen aus Aluminium mit Gummilippendichtung. Die Hohlkörperlamellen sind gegenläufig gekuppelt. Die Zahräder sind beidseitig außen angeordnet und bestehen aus Spezialkunststoff. Seitenabdichtung zwischen Lamellen und Rahmen aus Gleitfolie und Spezialschaum.

Achse: Vierkant 10×10 mm (mit 90 mm Überstand) mittg angeordnet.

Leckluftstrom bei geschlossener Jalousieklappe nach DIN 1946 T4 (Klasse 4 nach EN 1751).

Spezifikationen und Abmessungen

Jalousieklappe luftdicht leicht

Jalousieklappe luftdicht leicht
Jalousieklappen
Höhe (Spalte links) / Breite (Zeile rechts)300400500600700800900100011001200130014001500
210xxxxxxxxxxxxx
310xxxxxxxxxxxxx
410xxxxxxxxxxxxx
510xxxxxxxxxxxxx
610xxxxxxxxxxxxx
710xxxxxxxxxxxxx
810xxxxxxxxxxxxx
910xxxxxxxxxxxxx
1010xxxxxxxxxxxxx
1110xxxxxxxxxxxxx
1210xxxxxxxxxxxxx
1310xxxxxxxxxxxxx
1410xxxxxxxxxxxxx

Jalousieklappe luftdicht schwer

Jalousieklappe luftdicht JKL schwer
Jalousieklappe luftdicht JKL schwer
Höhe (Spalte links) / Breite (Zeile rechts)300400500600700800900100011001200130014001500
200xxxxxxxxxxxxx
300xxxxxxxxxxxxx
400xxxxxxxxxxxxx
500xxxxxxxxxxxxx
600xxxxxxxxxxxxx
700xxxxxxxxxxxxx
800xxxxxxxxxxxxx
900xxxxxxxxxxxxx
1000xxxxxxxxxxxxx
1100xxxxxxxxxxxxx
1200xxxxxxxxxxxxx
1300xxxxxxxxxxxxx
1400xxxxxxxxxxxxx

Zubehör

Federrücklaufantriebe:

Federrücklaufantriebe

Type: AV361-024-10-S2

Luftklappen-Drehantrieb, AC/DC 24 V, 2-Punkt, 10 Nm, Federrücklauf 75/20 s, 2 Hilfsschalter, geeignet für Klappen bis 1,50 m²

Federrücklaufantriebe

Type: AV361-024-20-S2

Luftklappen-Drehantrieb, AC/DC 24 V, 2-Punkt, 20 Nm, Federrücklauf 75/20 s, 2 Hilfsschalter, geeignet für Klappen bis 3,00 m²

Schnelllaufende Antriebe:

Schnelllaufende Antriebe Jalousieklappenzubehör

Type: AV328QS-024-10B

Luftklappen-Drehantrieb, AC/DC 24 V, DC 0(2)…10 V / 0(4)…20 mA, 10 Nm, 3 s Laufzeit für 90°, mit elektronischer Notstellfunktion, geeignet für Klappen bis 1,50 m²
Einsatz als Antrieb für elektronische Druckregelklappen mit Notöffnungsfunktion.

Schnelllaufende Antriebe Jalousieklappenzubehör

Type: AV328QS-024-15B

Luftklappen-Drehantrieb, AC/DC 24 V, DC 0(2)…10 V / 0(4)…20 mA, 15 Nm, 3 s Laufzeit für 90°, mit elektronischer Notstellfunktion, geeignet für Klappen bis 2,50 m²
Einsatz als Antrieb für elektronische Druckregelklappen mit Notöffnungsfunktion.

Schnelllaufende Antriebe Jalousieklappenzubehör

Type: AVSMQ24A-SR

Superschnellläufer-Drehantrieb, 16 Nm, AC/DC 24 V, Auf/Zu, 7 s, IP54, geeignet für Klappen bis 2,50 m²
Einsatz als Antrieb für elektronische Druckregelklappen ohne Notöffnungsfunktion.
